配电监测子系统
点击数 :
19640
次 发布时间:
2011-06-02 11:33:54

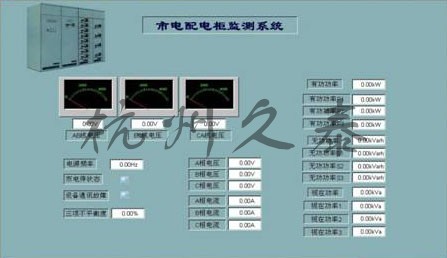

配电监测子系统:接线方式:通过电量仪上的RS485接口把电量仪串接在一起,然后通过RS485总线连接到监控主机的多串口控制卡。进线配电柜、出现配电柜内通常带RS485接口的电量仪,监控系统通过接口采集运行参数。系统实时显示并保存配电柜主输入的三相电及各支路的检测参数的数值;设定电压、电流的上限值与下限值。当系统检测的电压或电流超过设定的上限、下限值时,系统即诊断为有故障或报警事件发生,监控系统立刻弹出相应的报警页面窗口,伴有多媒体语音报警及电话语音报警,通知值班人员或相应主管人员;事后可查询任一检测对象的历史记录(曲线、列表)。每台配电柜的重要回路接入开关量转换模块转换成无源触点信号,再接入开关量采集模块。每个配电柜根据实际情况配置相应采集模块。通过RS485接口串在一起,再连到监控主机的多串口控制卡。进线配电柜、出线配电柜内的重要回路通常安装了ON/OFF触点,监控系统通过开关量采集模块实时检测配电柜内的主要回路的触点开闭状态。出线配电柜因与机柜供电产生联系,每个回路会产生三相供电平衡问题,在出线的部位安装电流互感器用于监测每个回路的实际功率,为服务器设备安装做到三相平衡。
